系统简介

     LD-ET/II光纤型紧急电话及广播系统是沿高速公路、公路隧道、公路大桥布设的应急电话和广播设施。当高速公路、公路隧道内、公路大桥上发生交通事故、车辆出现故障或遇到其它紧急情况时，为司乘人员提供紧急呼叫服务，通过紧急电话向公路管理部门求助。当隧道内发生紧急情况时,公路管理部门可直接通过应急广播对隧道内的人员进行广播,以帮助和指挥隧道内人员疏散和撤离。

一、   主要特点
1、  系统采用创新性的优化设计，CPU采用的ARM芯片集编解码、语音传输、控制于一体，功能强大、集成度高，质量稳定可靠；

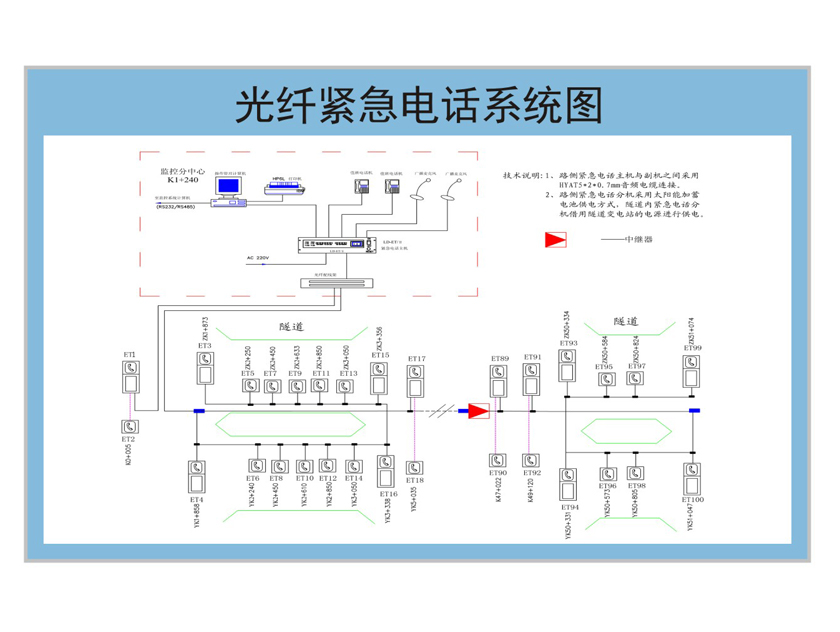

2、系统采用单纤双向信令、语音传输，双纤回环保护，各紧急电话分机间用光分路耦合器并联连接，当某台紧急电话发生故障时不影响其它紧急电话工作，系统可靠性高。
3、 系统可以提供二级接警，当下级监控点无人接听，电话可以自动转移到上级监控中心，上级监控中心也可取得优先权，不经下级监控中心转接直接接听电话；

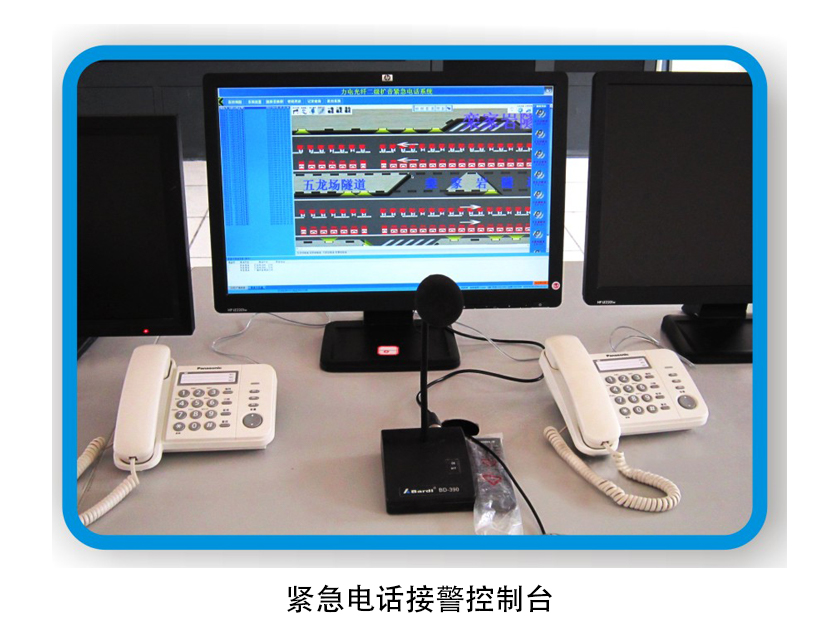

4、中心控制台能同时两路接警，人机界面友好，自动接通、保持、断开与通话分机的通路，自动识别、定位和显示呼叫地址码。具有自动录音功能，可随时对存入硬盘的录音信息进行检索和重放。
5、管理人员可人工输入事故类型及相应的救助报告，并可打印呼叫时间、事件、处理方法等的记录；
6、中心控制台各配备一个通信接口（10/100M），与监控系统计算机相连，实时将紧急电话系统的各种信息传到监控计算机，同时可与监控摄像机实时联动。
7、中心管理人员可以对系统广播实现，群呼、单呼、组呼，设置灵活，能满足用户对不同隧道、桥梁、路段广播的需求，信源可多路切换选择，根据实际情况调节输出的音量大小，具有自动语音警示功能，启动自动语音系统可进行不间断重复语音广播；
8、当紧急电话处于通话状态，其它电话呼叫后进入等待状态，一旦通话完毕其它电话会自动接续监控中心；

二、技术指标

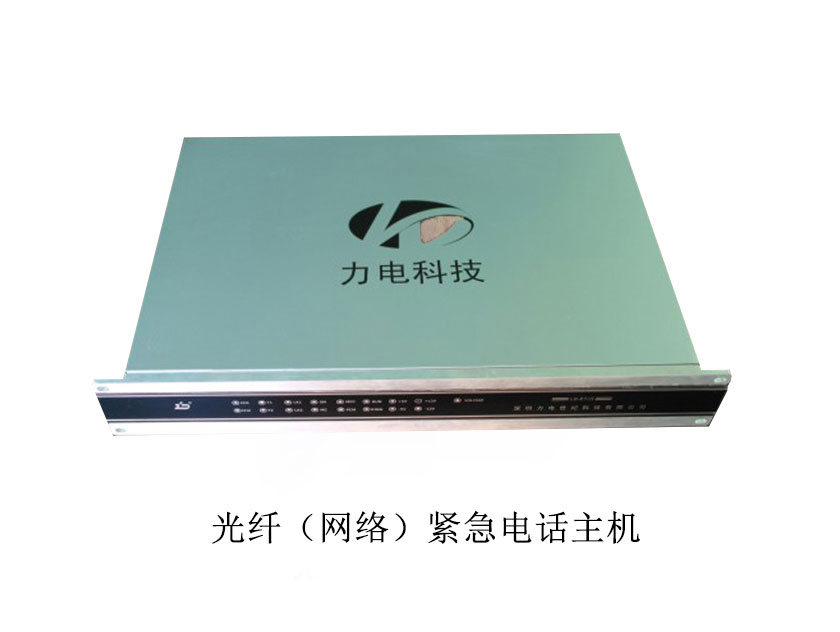

1．中心主机
  · 单机系统控制容量：分机1024台     · 光接口工作波长：1310/1550nm
  · 光发送功率：≥-2 dBm              · 光接收功率：≤-36 dBm
  · 语音频带：300～3400Hz             · 通话链路：无阻塞
  · 呼叫接续时间：≤6s                · 工作电压：AC220V±15%
  · 工作温度：-10℃～45℃             ·  监控系统接口：RS232/485/RJ45
  · 录音存储时间：≥2000H            · 信噪比：120dB
  · 谐波失真系数: ≤0.02%

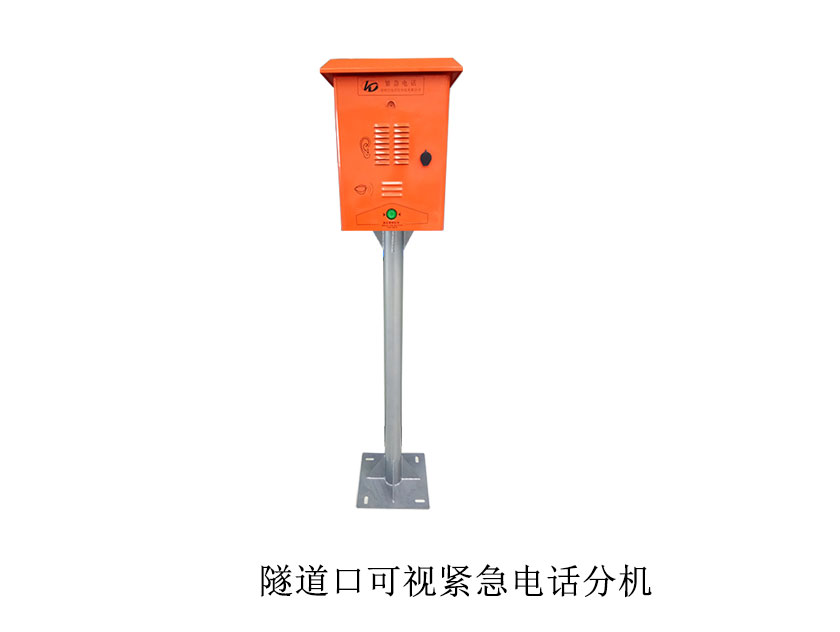

2．紧急电话分机
  · 语音频带： 300～3400Hz；         · 光发送功率： ≥-6dBm；
  · 光接收功率：≤-36dBm；             ·  光接口工作波长： 1310/1550nm；
  · 声压等级：≥+95dB（A）（距离40cm处）；
  · 平均无故障时间（MTBF）≥100000H (蓄电池除外)；
  · 环境温度：-40℃～+65℃  湿度：10%～95%（35℃） 防水性能：IP65
   其它技术性能指标：满足GB/T 19516-2004  GB 5768-2009

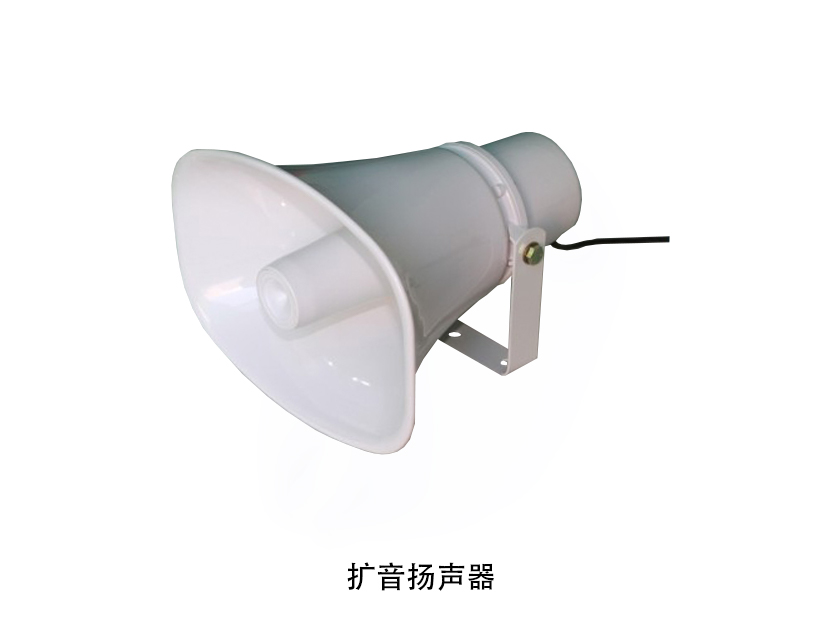

3. 扩音器（功放）
  · 输入灵敏度：麦克1mv～1v，线路25mv～9v ；
  · 扬声器声压级强度: ≥110dBA（正前方100cm处）；
  · 频率响应：20Hz～20KHz；
  · 稳定参数：  高频 ±15dB/10KHz
                        中频 ±15dB/2.5KHz
                        低频 ±15dB/80Hz
  ·谐波失真系数: ≤0.2% （标称额定输出功率时,话音频带为 1000HZ）；
  · 扩音器功率:   60W、120W、240W、500W；
  · 扩音器输出电压：平衡式定压输出  电压100V/110V/120V；
  · 扩音器负载阻抗:   4Ω/8Ω；
  · 扩音器待机功耗：  ≤5W；
  · 平均无故障时间（MTBF）≥100000H 。

三、主要功能
  · 中心控制台能单独对指定的紧急电话分机或扩音器呼叫；
  · 中心控制台可对每个指定的扩音器音量进行1—31级调节；
  · 中心控制台对全部紧急电话分机自动、手动故障巡检，对故障检测结果进行统计处理；
  · 中心控制台对电话进行双向通话录音、放音；
  · 紧急电话工作站可设置多级（二级以上）口令管理；
  · 中心主机能脱离工作站独立运行；
  · 紧急电话分机按下按钮即可呼叫中心控制台，电脑显示屏显示主叫号；
  · 紧急电话分机电池欠压、门非法开启向中心控制台报警，电脑显示屏显示报警信息。


IP 型 紧 急 电 话 系 统


系统简介
LD-ET(IP)/II紧急电话系统是利用计算机互联网（局域网/广域网）传递数字音频信号的系统，组网灵活。 IP紧急电话系统将音频信号数据以标准IP包形式在局域网和广域网上进行传送，是一套纯数字网络传输的双向音频系统，支持VOIP通信协议。紧急电话系统作为一种应急通信系统，具有可靠性高，环境适应能力强，抗破坏能力强，特别适合在高可靠性要求的恶劣环境下使用，广泛应用在高速公路、铁路、煤矿、公园等场合。
一、 系统组成
紧急电话系统由控制台设备、紧急电话设备、传输设备等组成，本系统还可加装隧道有线广播系统，隧道有线广播系统由功放设备、远端控制模块、扬声器等组成，紧急电话系统与隧道广播系统合用的一套综合利用系统，共用主控制器、网管和系统软件。
控制台包括主控制器、控制主机、播音设备、录音设备和控制设备等，主要是进行播音、录音、紧急电话处理、系统控制和检测等。
传输设备可采用工业以太环网或者采用基于EPON 技术以光纤为传输介质构成的以太网，EPON技术的ONU设备提供两个以上的以太网口，一个网口用于紧急电话，一个网口用于功放远端控制模块，从而实现紧急电话系统和隧道有线广播系统共用一根光缆。
隧道广播系统和紧急电话接入隧道管理所，可在隧道管理所设置隧道广播、隧道紧急电话综合系统控制台（控制主机等）管理，也可由监控、通信分中心的主控机统一管理。
二、 主要特点及功能
力电IP紧急电话系统与国内同类产品相比具有许多显著的特点和优势，是国内同类产品中性能和质量最好的产品之一。
1、 IP紧急电话系统采用IP方式组网，灵活、可靠，有IP的地方的就可随意添加。IP包具有路由功能，一个通道堵塞或者中断可选其它通道继续传输，可靠性高。
2、系统网管与远程维护，由于采用IP组网方式，可在任何地方对设备进行网管和远程维护。
3、能够及时接受紧急电话发出的呼叫，实行双工通话。
4、及时显示紧急电话的呼叫信息，包括呼叫发生时间、紧急电话桩号等。
5、值班员接警后能及时进行报警记录，包括报警人、报警内容、以及处理报警的时间、处理方法等。记录完成后自动进入数据库存挡备查。
6、值班员能够随时对紧急电话进行各种检测，包括单个紧急电话检测，全部紧急电话巡回检测。检测可以随时进行，也可以定时进行。
7、检测结果可以按时间、地点(桩号)、设备故障类型等要素进行统计查询，并分类打印输出。
8、操作管理计算机可以根据紧急电话的实际分布位置，在地图上设置紧急电话图标，包括名称、桩号、颜色、图样等。
9、操作管理计算机设置了二级口令管理，操作员级和维护员级。能够有效的防止误操作而破坏数据库数据。
10、操作管理计算机在配置了录音模块后能够及时对报警通话进行数字录音，并可以按各种条件进行查找、回放等。
11、 增加特定模块和相应软件后可以将网络上任意一台计算机指定为紧急电话系统控制台。
12、多台紧急电话呼叫根据先进/先出原则排队处理,通话完毕自动接续下一台电话。
13、紧急电话控制台配备有通信接口，可与监控系统计算机相连，实时将紧急电话系统的各种信息传到监控计算机。
14、紧急电话分机在呼叫时能自动发出语音提示，报告系统工作状态。
15、当紧急电话分机遭到破坏(例如门被非法开启)或电池欠压等，能够自动向控制台主机发出报警信息。

三、 主要技术性能指标：
1．中心控制主机 （LD-ET/II(M)）
  · 单机系统控制容量：分机1024台
· 广播分组：任意分组
 · 通话链路：无阻塞
  · 监控系统接口：RJ45
· 录音存储时间：≥2000H
·协议：支持VOIP协议
·功效音源输入：≥6路音源
· IP网络接口：RJ45
· MTBF:100000小时
· IP网络速率：10/100M自适应
·多级联网管理：支持多级联网接警管理
·语音带宽：20～7000Hz(<3dB）
·二级管理容量：≥8个二级点
·非线性失真：≤3%(1000Hz)
·工作电压：AC220V（±15%）
·运行功耗：≤200W
·工作温度：-30～+60℃
·接地电阻：≤4Ω
·工作湿度：10%～95%
·广播呼叫功能：支持点呼/组呼
·数字录音时长：≥2000H(满后自动覆盖)
·其他技术性能指标：满足GB/T19516—2004、JT/T8200-93、QB440305M1831-2003
标准。

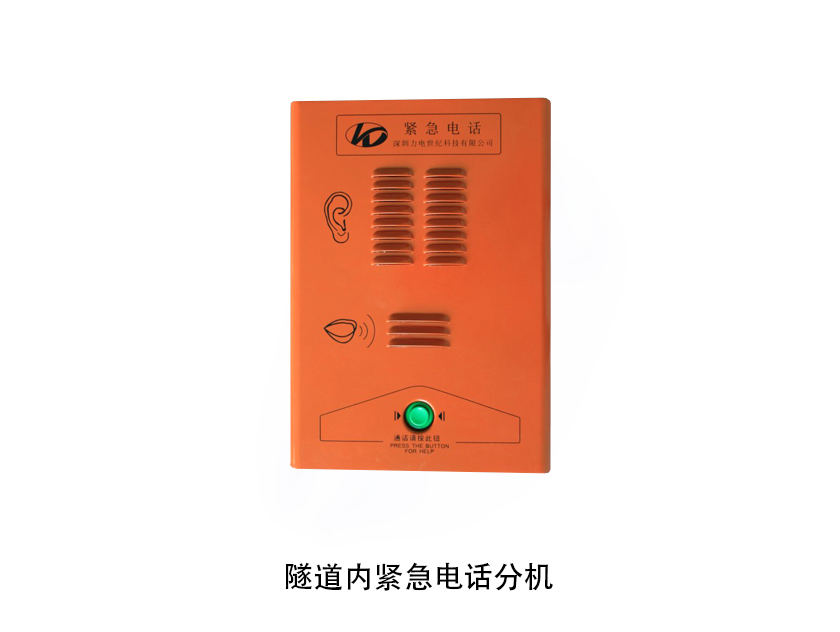

2．紧急电话分机（隧道外:LD-ET/II(FA)  隧道内:LD-ET/II(S)）
ž   协议：支持VOIP协议
ž   IP网络接口：RJ45
ž   IP网络速率：10M/100M自适应
ž   语音带宽：20 ～ 7000Hz（<3dB）
ž   接通时间：≤6秒（无阻塞）
ž   额定输出声压级强度：≥ 90dBA
ž   非线形失真：≤ 3% （1000Hz）
ž   待机功耗： ≤ 3W
ž   运行功耗：≤ 8W
ž   工作电压：AC220V（±15%）
ž   MTBF：100000小时（若用蓄电池供电，则蓄电池除外）
ž   防护等级：IP65
ž   环境温度：-40℃～+65℃
ž   湿度：10%～95%（35℃）
ž   多级联网管理：支持2级联网接警管理
ž   接地电阻：≤4Ω
ž   其他技术性能指标：满足GB/T19516-2004、JT/T8200-93、QB440305M1831-2003标准。
3．远端广播功放及控制模块（LD-GF/120W）
·单个广播额定声压级强度：≥110dBA（广播正前方100cm 处测得）
·非线性失真：≤5%
·控制台信号发送电平：≥0dB
·频率响应： 300～3400Hz
·最大允许线路衰耗：30dB（3000Hz）
·扬声器：强指向扬声器
·录音存储时间：≥2000 小时
·平均无故障时间（MTBF）：≥100000 小时（蓄电池除外）
·待机功耗：≤5W
·运行功耗：≤300W
·输入灵敏度：≤－38dB
·防护等级：IP65
·工作温度：－10℃～＋60℃
·工作湿度：10%～90%。

4. PON/OLT传输设备（LD-ET/II(OL)）
ž   工作波长：1310（RX）/1490（TX）
ž   光功率：+2to+7dBm
ž   接收灵敏度：-27dBm
ž   最大传输距离：20km
ž   MAC地址表：单个OLT模块卡4K，整机32K
ž   MTBF：10万小时
ž   工作温度：-30～55℃
·电源：AC220V
·上联接口：2个10/100/1000以太网接口
·功耗：≤12W
·最大光分路比：1：32
·MAC地址表：8K
·储存温度：-40～70℃
·PON接口：2个SC/FC光接口
·工作湿度：10%～95%无凝结
·管理端口：RJ45
·接地电阻：≤4Ω
·支持协议：支持IEEE802.3ah、IEEE802.3u、IEEE802.3ab、IEEE802.1Q  VLAN、IEEE802.1P QoS
·EPON特性：支持动态带宽分配（OBA）、上下行对称1Gbps带宽、每个逻辑链路的AES-128加密、强大的OAM功能、对ONU的远程管理、ONU自动发现与注册（即插即用）
5. PON/ONU传输设备 （LD-ET/II(ON)）
ž   工作波长：1310nm（TX）/1490nm（RX）
ž   发光功率：-1 dBm～+4dBm
ž   接收灵敏度：-24dBm
ž   最大传输距离：24Km
ž   MAC地址表：64个
ž   缓存空间：1.25MB
ž   MTBF：10万小时
ž   电源：DC12V
ž   工作温度：-30～+55℃
·储藏温度：-40～70℃
·工作湿度：5%～90%无凝结
·电源：DC12V/1A或AC220V
·功耗：3.5W
·LLID数目：1～8个
